Радиолокационная система охраны периметра и территории объектов Orwell-R




Радиолокационная система охраны периметра и территории объектов (РЛС) Orwell-R предназначена для круглосуточной всепогодной охраны объектов и подступов к ним посредством радиолокационного наблюдения. РЛС Orwell-R в произвольном секторе обзора (до 360 градусов) выполняет обнаружение движущихся целей на расстоянии до 1000 м по человеку и до 1500 м по транспортным средствам.

Уникальность РЛС Orwell-R заключается в том, что она способна не только обнаруживать движущиеся цели, но и с помощью программной обработки информации классифицировать их (человек, группа людей, транспортное средство, судно, поезд, область интенсивного движения), отслеживать маршруты передвижения, определять точное местоположение, скорость и направление движения. РЛС Orwell-R позволяет охранять периметр и территорию объекта. Площадь обнаружения — до 7 км2.

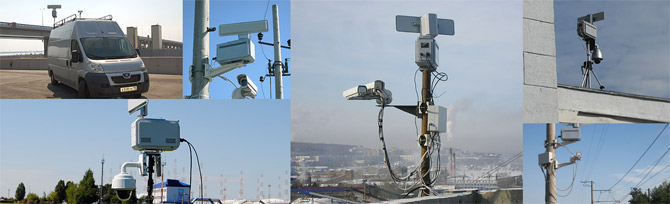

Радиолокационная система Orwell-R

В интегрированной системе безопасности может функционировать произвольное количество РЛС, средств видеонаблюдения и тепловидения, работающих в единой информационной среде. Интеграция со средствами видеонаблюдения и тепловидения является базовой функцией системы и значительно расширяет ее возможности, позволяет в автоматическом режиме производить видеофиксацию целей и тревожных событий.

Преимущества

  • круглосуточный всепогодный режим работы;
  • РЛС Orwell-R не влияет на функционирование аэронавигационного оборудования;
  • РЛС Orwell-R соответствует требованиям Минобороны России к радиолокационным станциям;
  • уровень ЭМИ соответствует СанПиН;
  • для использования РЛС Orwell-R не требуется специального разрешения.

Функциональные возможности

  • обнаружение движущихся целей на расстоянии до 1500 м;
  • измерение дальности, азимута и скорости целей;
  • классификация целей (человек, группа людей, транспортное средство, судно,поезд, область интенсивного движения);
  • автосопровождение целей;
  • интеграция с видео и тепловизионным оборудованием, управление по карте;
  • видеофиксация целей;
  • ручное управление видео- и тепловизионным оборудованием;
  • создание зон тревоги;
  • синхронный архив РЛС и телекамер;
  • поиск в архиве по событиями временным отрезкам;
  • автоматическая диагностика работоспособности системы;
  • привязка радиолокационной карты к топографической карте местности.

Состав оборудования Orwell-R

  • радиолокационная станция Orwell-R;
  • антенна;
  • защитный купол антенны;
  • сервер;
  • ПК автоматизированного рабочего места оператора.

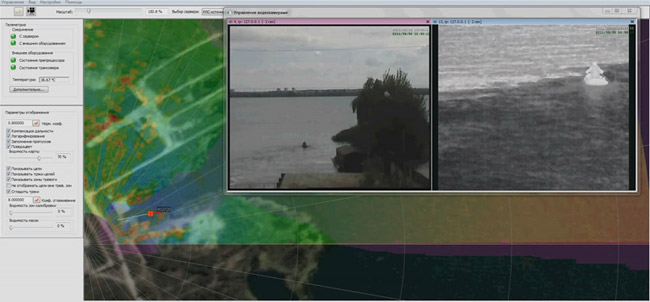

Интерфейс Orwell-R

Интерфейс Orwell-R

Характеристики Orwell-R

Наименование параметра

Значение

Напряжение питания, В ~220 / 50 Гц
Диапазон напряжения питания, В от 187 до 242
Габаритные размеры, мм 505х207х491
Габаритные размеры с присоединенной антенной (с учетом вращения антенны), мм 660х660х472
Габаритные размеры с установленным защитным куполом (диаметр высота), мм 821х763,5
Масса изделия (без учета антенны и защитного купола), кг, не более 18
Диапазон рабочих температур, °С от –50 до +50, (от –60 до +50)
Средняя излучаемая мощность, мВт 75
Ширина спектра сигнала, МГц 84
Рабочая полоса, МГц 16000–17100
Интерфейс передачи данных 100 Мбит Ethernet
Интерфейс управления RS–485
Скорость связи по интерфейсу RS-485, бит/с 9600, полудуплекс
Потребляемая мощность, ВА, не более 140,
при температуре среды ниже
минус 10°C — 560
