Оборудование InfiMAN 2X2 (SkyMAN)




Семейство  InfiMAN 2x2 — беспроводные системы точка-многоточка для широкого круга приложений операторского класса и систем видеонаблюдения. В состав семейства входит линейка высокопроизводительных базовых станций и различные модели абонентских устройств, обеспечивающие высокую спектральную эффективность, надежность  соединений и увеличенные расстояния для соединений в условиях как прямой видимости (LOS) так и отсутствия прямой видимости (NLOS).

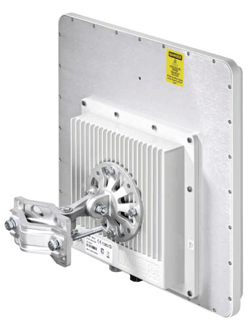

Оборудование SkyMAN системы InfiLINKInfiMAN 2x2 — оптимальное решение для операторов и предприятий, требующих высокой пропускной способности (до 240 Мбит/с на сектор), безопасности и возможности управления качеством обслуживания (QoS). Система поддерживает богатый функциональный набор и широкий частотный диапазон, позволяющий операторам строить сети с малыми затратами, используя оборудование с самым выгодным соотношением цена/производительность.

Применение технологии MlМО 2x2 (MIMO — Multiple Input / Multiple Output) позволяет достичь максимальной производительности благодаря технологии передачи двумя антеннами передатчика на две антенны приемника.

Преимущества применения оборудования InfiMAN 2x2

  • Стоимость монтажа и эксплуатации многократно ниже затрат на оптоволоконные или медные решения
  • Наибольшие выгоды от использования более широкой полосы пропускания
  • Интеграция в существующую инфраструктуру
  • Отсутствие необходимости в дополнительном оборудовании благодаря встроенным сетевым функциям
  • Гибкое частотное планирование и высокая спектральная эффективность
  • Минимальная задержка и джиттер, критические для передачи голоса и данных видео

Области применения

Ключевые особенности и отличия

  • высокая производительность сектора БС (до 300 Мбит/с);
  • высокая спектральная эффективность (до 5 бит/с/Гц);
  • большие скорости передачи данных на абонента (до 35 Мбит/с реальной производительности);
  • большой набор моделей для различных приложений позволяют клиентам выбирать оборудование с самым выгодным соотношением цена/производительность;
  • продвинутые возможности обеспечения качества обслуживания (QoS);
  • прочность и надежность гарантируют высокую работоспособность в суровых условиях окружающей среды в любой точке планеты.

Технические характеристики

Базовые станции (BS)

Модель SkyMAN R5000-Mmxb SkyMAN R5000-Omxb
Описание Высокопроизводительные базовые станции со встроенной двухполяризационной антенной с усилением  16 дБ, 90° Высокоскоростные беспроводные маршрутизаторы с разъемами для подключения внешней антенны. Для соединений точка-точка.
Реальная производительность До 240 Мбит/с До 240 Мбит/с

Расстояния

Средние и дальние (25+ км) Средние и дальние (20+ км)
Частотные диапазоны / Антенны
  • 4.9 - 6.0 ГГц /
    Двухполяризационная встроенная антенна 16 дБ, 90°
  • 6.0 - 6.4 ГГц /
    Двухполяризационная встроенная антенна 16 дБ, 90°
  • 4.9-6.0 ГГц /
    Внешняя антенна. Разъемы N-типа (2 шт.)
Радио
  • Технология передачи: MIMO 2x2 (OFDM 64/128)
  • Типы модуляции: от BPSK1/2 до QAM64 5/6
  • Мощность передатчика: до 23 дБм
  • Чувствительность приемника: -67..-101дБм
  • Полосы: 5/10/20/40 МГц
Проводные интерфейсы
  • Gigabit Ethernet port (10/100/1000 Base-T) Разъем RJ-45
  • Serial port (RS-232)
Электропитание
  • Потребляемая мощность: до 12 Вт
  • Электропитание: 110-240 В~@ 50/60 Гц 48 В=
Габариты и вес
Внешний модуль (ODU) SkyMAN R5000-Mmxb

370 x 370 x 90 мм
3.5 кг

SkyMAN R5000-Omxb

240x240x51 мм
2.3 кг


Внутренний модуль (IDU-BS-G) 124 X 72 X 38 мм
0.3 кг
124 X 72 X 38 мм
0.3 кг

Абонентские терминалы (CPE)

Модель SkyMAN R5000-Smc SkyMAN R5000-Lmc
Описание Высокопроизводительные абонентские терминалы со встроенной двухполяризационной антенной с усилением 19, 21, 23 и 24 дБ Высокопроизводительные абонентские терминалы с разъемами для подключения внешней антенны
Реальная производительность
  • до 35 Мбит/с
  • до 35 Мбит/с

Расстояния

Короткие и средние (до 12 км) Средние и дальние (25+ км)
Частотные диапазоны / Антенны
  • 4.9 - 6.0 ГГц /
    Двухполяризационная встроенная антенна 19, 21 или 23 дБ
  • 6.0 - 6.4 ГГц /
    Двухполяризационная встроенная антенна 19 или 24 дБ
  • 4.9-6.0 ГГц /
    Внешняя антенна. Разъемы N-типа (2 шт.)
  • 6.0-6.4 ГГц /
    Внешняя антенна. Разъемы N-типа (2 шт.)
Радио
  • Технология передачи: MIMO 2x2 (OFDM 64/128)
  • Типы модуляции: от BPSK1/2 до QAM64 5/6
  • Мощность передатчика: до 18 или 23 дБм (в зависимости от модели)
  • Чувствительность приемника: -74..-101дБм
  • Полосы: 5/10/20/40 МГц
Проводные интерфейсы
  • 1 х Fast Ethernet
    (10/100 Base-T) Разъем RJ-45

  • 1 х Fast Ethernet PoE (802.3af) output port (доп. опция)
  • Разъем RJ-45
  • Serial port (RS-232)
  • 1 х Fast Ethernet
    (10/100 Base-T)
    Разъем RJ-45
  • Serial port (RS-232)
Электропитание
  • Потребляемая мощность: до 7 Вт
  • Электропитание: 110-240 В~@ 50/60 Гц 48 В=
Габариты и вес
Внешний модуль (ODU)

модели с 21, 23 или 24 дБ антенной
SkyMAN R5000-Sm/23
370 x 370 x 85 мм
3 кг

модели с 19 дБ антенной
SkyMAN R5000-Sm/19
207 x 207 x 67 мм
1.0 кг

SkyMAN R5000-Lm

240x240x51 мм
1.6 кг


Внутренний модуль (IDU-CPE)

85x76x36 мм
0.15 кг

85x76x36 мм
0.15 кг


Реализованные проекты

Строительство транспортной сети радиосвязи Стационарной Автоматической системы радиотехнического контроля на базе оборудования SkyMAN R5000 компании Инфинет.

Строительствo фиксированной технологической сети радиосвязи с подвижными объектами на территории ОАО «ЕВРАЗ КГОК» на базе оборудования SkyMAN R5000 компании Инфинет

Строительство фиксированной технологической сети радиосвязи Орехово-Зуевских электросетей в г. Орехово-Зуево (Московской области) на базе оборудования SkyMAN R5000 компании Инфинет и системы видеонаблюдения на базе оборудования LTV
