Оборудование InfiLINK XG

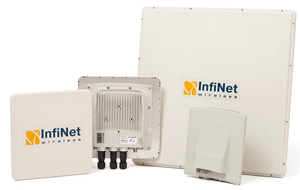

Оборудование системы InfiLINK XGInfiLINK XG - новое поколение оборудования InfiNet. Это инновационное решение для соединений «точка- точка» в диапазоне частот ниже 7 ГГц с непревзойденной спектральной эффективностью, рекордной вычислительной мощностью и лучшим соотношением рабочего расстояния и производительности. На сегодняшний день эта система является самой быстрой из представленных на рынке благодаря пиковым значениям пропускной способности 480 Мбит/с при полосе 40 МГц и более 100 Мбит/с при 10 МГц.

Устройства семейства InfiLINK XG с превосходными показателями мощности передатчика и чувствительности приемника идеально подойдут для самых разных применений. Среди возможных вариантов использования - магистральные сети телекоммуникационной инфраструктуры, решения для образовательных учреждений, предприятий нефтегазовой сферы, а также решения для видеонаблюдения и обеспечения общественной безопасности.

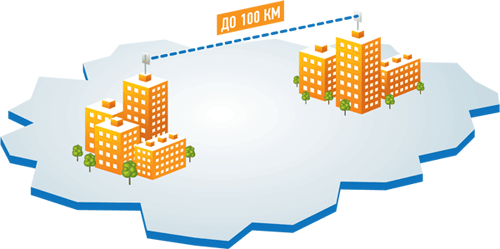

InfiLINK XG расстояние

Применение

  • высокопроизводительные сети для 3G/4G-операторов и Интернет-провайдеров
  • полнофункциональная замена, расширение или резервирование оптоволоконных, атмосферных оптических линий связи и линий миллиметрового диапазона
  • магистрали макро- и микросотовых сетей в условиях прямой видимости и в её отсутствие
  • видеонаблюдение
  • обеспечение связи в чрезвычайных ситуациях
  • связь между зданиями
  • высокоскоростные системы «последней мили»

Ключевые особенности и отличия

  • Высочайшая спектральная эффективность
    • лучший в своем классе показатель 13 Бит/Гц/с
    • пропускная способность сети свыше 100 Мбит/с даже в полосе 10 МГц
    • инновационная радиотехнология для работы в отсутствие прямой видимости и при отраженном сигнале
  • Лучшая производительность и вычислительная мощность
    • не имеющая равных скорость обработки пакетов более 1 млн. пакетов/с
    • пропускная способность сети свыше 100 Мбит/с даже в полосе 10 МГц
    • инновационная радиотехнология для работы в отсутствие прямой видимости и при отраженном сигнале
  • Самый большой радиус действия
    • свыше 30 км - с интегрированными антеннами и более 100 км - с внешней антенной
    • мощный передатчик и высокая чувствительность даже на высоких модуляциях
    • беспрецедентное усиление системы 177 Дб даже с интегрированными антеннами
  • Бесшовная интеграция
    • расширенная поддержка QoS
    • 2 порта Gigabit Ethernet
    • оптический порт SFP
    • протокол точного времени IEEE 1588
    • полнофункциональная коммутация второго уровня
  • Гибкость
    • устройства с двухполяризационными антеннами 23 и 28 дБ и с разъемами под внешнюю антенну
    • простота в настройке и установке
    • настраиваемое соотношение uplink/downlink
    • высокая компактность
  • Сверхнизкое время задержки
    • сверхнизкое постоянное время задержки на любых расстояниях 0.5 мс
    • настраиваемый размер кадра
  • Надежность и устойчивость к внешним воздействиям
    • литой алюминиевый корпус со степенью защиты IP66
    • расширенный диапазон рабочих температур от -55 до + 60°С при влажности 100%
    • отсутствие ухудшения соединения даже в суровых погодных условиях
    • встроенная грозозащита
  • Повышенная помехоустойчивость / избегание помех
    • ГЛОНАСС/GPS синхронизация для лучшего использования спектра

Техническая спецификация

Проиводительность
Пропускная способность До 480 Мбит/с, реальная суммарная
Пакетная производительность Более 1 млн. пакетов в секунду (пропускная способность линии)
Время задержки 0.5-3 мс в одну сторону, типичное (в зависимости от длительности кадра в радиоканале)
Радиотехнология
Модуляция Cyclic single carrier
Схемы модуляции 10 схем модуляции/кодирования от QPSK до QAM256, а также QAM1024
Диапазоны частот

4.9-6.0 ГГц 6.0-6.425 ГГц

Планируется поддержка других частотных диапазонов

Ширина полосы 10, 20 и 40 МГц
Спектральная эффективность До 13 бит/Гц/с
Выходная мощность До 27 дБм (средняя, на каждый передатчик) на модуляциях от QPSK до QAM256 До 24 дБм на QAM1024
Чувствительность приемника -94 дБм при 10МГц, QPSK
Усиление системы До 177 дБ (при интегрированной антенне 28 дБ и ширине полосы 10 МГц)
Методы дуплекса TDD, Hybrid-FDD
Антенна
  1. Интегрированная: двухполяризационная плоская от 23 до 28 дБ (выбирается при заказе, зависит от модели)
  2. Внешняя: 2 разъема N-типа (Female) для внешней двухполяризационой антенны
Максимальная дальность Свыше 100 км при чистой прямой видимости, в случае использования внешних антенн с высоким коэффициентом усиления
Длительность кадра в радиоканале Настраивается от 1 до 10 мс
Соотношение uplink/downlink Настраивается от 50:50 до 99:1 в любом направлении
Автоуправление модуляцией Поддерживается
Автоопределение дальности Поддерживается
TDD синхронизация От встроенного приемника ГЛОНАСС/GPS или по IEEE1588 PTP
Проводные интерфейсы
Ethernet 2 порта 10/100/1000-BaseT, RJ-45:
  1. GE0 - данные+PoE вход
  2. GE1 - только данные
Порт SFP Поддерживаются различные одномодовые и многомодовые оптические модули сторонних производителей. Все порты поддерживают независимые настройки управления, пользовательских данных и гибридный режим.
PoE 802.3at или «пассивный» PoE
Длина кабеля Длина Ethernet-кабеля: до 100 м между внешним устройством и первичным сетевым подключением. Длина оптоволоконного кабеля: до 300 м и более в зависимости от типа SFP-модуля
QoS и сетевые протоколы
QoS 4 очереди
Приоритизация «строгая» и «взвешенная»
Классификация пакетов 802.1p, IP ToS, DiffServ, оригинальные правила L2/L3-уровня
Сетевые протоколы VLAN, IGMP STP
Синхронизация времени IEEE 1588 v2, сообщения L2/L4, режим «transparent clock»
Управление и установка
LED -индикация Состояние питания, состояние проводного и беспроводного соединения, RSSI - индикация, статус TDD-синхронизации
Протоколы управления HTTR telnet, SNMP v1/2/3 (MIB-II и MIBs собственной разработки)
Инструментарий для установки Утилита для юстировки антенны
Физические параметры
Масса и габариты См. модельный ряд
Диапазон рабочих температур от -55° до +60°C
Пыле- и влагозащита IP66
Ветровая нагрузка 160 км/ч, рабочая
200 км/с, сохранение работоспособности
Источник питания IDU-BS-G: 90-240 В переменного тока, 50/60 Гц, от 0°до +40°C, 124x72x38 мм, 0.3 кг
Диапазон входных напряжений постоянного тока ±43 до ±56 В постоянного тока
Потребление Не более 30 Вт
Аксессуары
Запасные монтажные кронштейны MONT-KIT-85 или MONT-KIT-85S
Инжектор постоянного тока AUX-ODU-INJ-G (внутренний/внешний монтаж)
Внешняя грозозащита AUX-ODU-LPU-G

Модельный ряд

Модели с интегрированной антенной

Модель Диапазон частот Интегрированная антенна Габариты и масса
Xm/5X.500.2x500.2x23 4900-6000 МГц Плоская, 23 дБи, 10x10 град. 371х371х83 мм 3.1 кг Xm/5X.500.2x500.2x23
Xm/6X.500.2x500.2x24 6000-6425 МГц Плоская, 24 дБи, 8.5x8.5 град. 305х305х66 мм 2.2 кг
Xm/5X.500.2x500.2x28 4900-6000 МГц Плоская, 28 дБи, 5x5 град. 600x600x75 мм 6.2 кг Xm/5X.500.2x500.2x28
Xm/6X.500.2x500.2x27 6000-6425 МГц Плоская, 27 дБи, 5x5 град.

Модели с внешней антенной

Модель Диапазон частот Соединение антенны Габариты и масса
Um/5X.500.2x500 4900-6000 МГц 2 разъема N-типа (Female) 253x240x86 мм 2.1 кг Um/5X.500.2x500
Um/6X.500.2x500 6000-6425 МГц
Лицензии и сертификаты
