Cambium ePMP2000




Системв ePMP2000Cambium ePMP2000 - оборудование, предназначенное для построения высокоскоростных Triple Play радиосетей с поддержкой QoS для телефонии и видео. Особенностью оборудования ePMP2000 является умение хорошо работать в условиях помех.

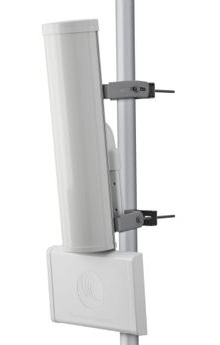

Готовая к использованию система ePMP 2000 состоит из высокопроизводительной точки доступа с GPS синхронизацией, секторной антенны, и (опционально) Smart-антенны для формирования луча (beamforming), которые позволяют достичь лучшей производительности за умеренные деньги.

В системе ePMP 2000 реализованы инновации Cambium, направленные на борьбу с помехами и объединенных общим название Hypure:

1) Intelligent Filtering (интеллектуальная фильтрация) - перестраиваемый частотный фильтр, работает, как на прием, так и на передачу. Данный механизм при передаче позволяет существенно уменьшить внеканальное излучение, а при приеме - отбросить посторонние шумы и сигналы (вне выбранного канала). В итоге, повышается эффективность приёмо-передачи

Smart Beamforming2) Smart Beamforming (формирование луча) кардинально сокращает влияние интерференции и многолучевого распространения на радиоканал. Эта система определяет местоположение удаленных абонентов/подписчиков и формирует узкий луч диаграммы направленности на конкретного абонента, в то время как тот осуществляет прием/передачу.

Данная технология позволяет достичь высокого положительного эффекта при передаче данных «базовая станция - абонент», благодаря увеличению усиления в сторону абонента. Кроме того, очевиден тот факт, что данные, адресованные непосредственному абоненту, излучаются не во весь сектор излучения базовой станции, а точечно на абонента-потребителя. А это позволяет разгрузить и без того зашумленный эфир.



Точка доступа ePMP2000

Smart antenna ePMP2000

Секторная антенна ePMP2000

Точка достуа ePMP 2000

Smart antenna ePMP 2000

Секторная антенна ePMP 2000

Внимание! ePMP 2000 Smart Antenna работает только совместно с секторной антенной

Техническая спецификация

Точка достуа ePMP 2000
Диапазон частот точки доступа 5150 – 5970 MHz
Антенна В комплект не входит. Cовместима с любой MIMO 2x2 секторной антенной
Разъемы для подключения секторной антенны 2 х RP SMA (50 Ohm)
Разъемы для подключения beamforming-антенны 2 х RP SMA (50 Ohm) *по ним же идет DC-питание, так как BF-антенна активная
Разъем для подключения GPS-антенны 1 х RP SMA (50 Ohm)
ePMP 2000 Smart (Beamforming) антенна

В комплект не входит. Является опциональной/дополнительной к секторной, (не заменет ее)

Поддерживаемые режимы питания точки доступа 56V PoE (в комплекте), PoE 802.3at
Количество абонентов на сектор до 120 (в Lite версии ePMP 2000 - 10)
Ширина канала 5, 10, 20, 40 MHz
Протокол канального уровня радиомодуля (MAC layer) Cambium Proprietary, опционально 802.11n
Стандарт физического уровня радиомодуля (Physical Layer) 2x2 MIMO/OFDM
Ethernet интерфейс 100/1000 BaseT, совместимый co стандартным PoE 802.3at
Поддерживаемые сетевые протоколы

IPv4, UDP, TCP, IP, ICMP, SNMPv2c, HTTPs, STP, SSH, IGMP Snooping, LLDP, DHCP, RADIUS, NTP

Протоколы сетевого управления (Network Management) HTTPs, SNMPv2c, SSH, Cambium Networks cnMaestro
Поддержка VLAN 802.1Q и 802.1p priority
Уровни адаптивной модуляции От BPSK до 64QAM 5/6
QoS Три уровня приоритета (Voice, High, Low), классификация по DSCP, COS, VLAN ID, IP & MAC Address, Broadcast, Multicast и Station Priority
Диапазон мощностей передатчика (Transmit Power Range) от 0 до +30 dBm (1 dB - интервал)
Уровень защиты от воздействия окружающей среды IP55
Диапазон температур от -30°C до +55°C
Вес

0,7 кг

Устойчивость к ветровым нагрузкам 145 км/ч
Размеры (Д х Ш х В) 22,2 см x 12,4 см  x 4,5 см
Крепленая на стойку (мачту) в комплекте
Потребляемая мощность 20 Вт - максимальная (даже при использовании beamforming антенны)
Диапазон напряжений питания от 44 до 59 V
Защита  данных (Encryption) 128-bit AES (CCMP mode)
ePMP 2000 Smart Antenna
Частотный диапазон 5150 – 5970 MHz
Коннекторы для подключения к точке доступа 2 x 50 ohm, RP (Reverse Polarity) SMA
Диаметр мачты для установки антенны от 5 см до 10 см
Размеры (ДхШхВ) 33.3 см x 21.3 см x 4.6 см
Класс защищенности от воздействий окружающей среды

IP65

Материал корпуса Пластик ABS с защитой от УФ-лучей
Температура окружающей среды от -40°C до 60°C
Потребляемая мощность 2.5 Вт
Секторная антенна Cambium Networks
Частотный диапазон 4900 – 5970 MHz
Усиление 18 dBi
Ширина ДН по уровню 3 dB (горизонтальная плоскость) 90°
Ширина ДН по уровню 6 dB (горизонтальная плоскость) 120°
Ширина ДН по уровню 3 dB (вертикальная плоскость)
Поляризация двойная: вертикальная и горизонтальная
Кросс-поляризационное затухание более -30 dB
Изоляция по излучению за пределы полезного сектора (front-to-back ratio) 35 dB
Максимальная подводимая мощность 5 Вт
Импеданс 50 Ом
Разъемы для подключения к точке доступа 2 x 50 ohm, RP (Reverse Polarity) SMA
Диаметр мачты для установки антенны от 5 см до 10 см
Набор для крепления на мачту в комплекте
Размеры (ДхШхВ) (594х157х110) мм
Вес (без учета крепления и точки доступа) 4,0 кг
Материал корпуса антенны Пластик ABS с защитой от УФ-лучей
Температура окружающей среды От -40°C до 60°C
Класс защищенности от воздействий окружающей среды P65
