Cambium PTP650




Серия Cambium PTP 650 - беспроводное широкополосное решение «точка-точка» в диапазоне частот 4,9-6 ГГц с высокой пропускной способностью и минимальной задержкой.

Ключевые особенности

  • Передача данных при отсутствии прямой видимости на расстоянии до 8 км
  • Работа в диапазоне от 4.9 до 6.05 ГГц
  • Программно настраиваемая ширина канала–5, 10, 15, 20, 30, 40, 45 МГц
  • Пропускная способность по Ethernet до 450 Мбит/c
  • Малая задержка – (от 1 до 3 мс)
  • Спектральная эффективность 10 бит/c  на 1 Гц
  • Дальность до 200 км (при прямой видимости)
  • Передача трафика Ethernet и native TDM (E1/T1)
  • Симметричные и асимметричные конфигурации TDD
  • Поддержка больших кадров Ethernet – до 9600 байт
  • Поддержка до 8 уровней приоритетов
  • Управление в режимах in-band и out-of-band

Варианты исполнения

Интегрированный с антенной

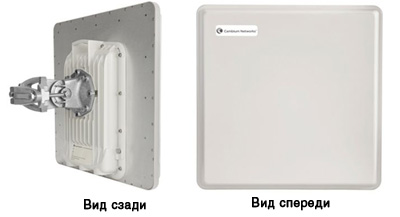

Cambium PTP650 с интегрированной антенной

Для использования с внешними антеннами

Cambium PTP650 для использования с внешними антеннами

Работа в условиях ограниченной прямой видимости

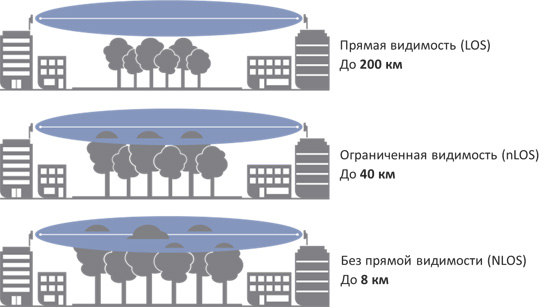

Работа Cambium PTP650 в условиях ограниченной видимости

Основные технические характеристики:

Техническая спецификация

Радиотехнология
Диапазоны частот Широкополосная связь в диапазоне 4,9–6,05 ГГц (Допустимые частоты и диапазоны устанавливаются в соответствии с нормативными требованиями
конкретных стран. Ниже перечислены наиболее широко распространенные диапазоны.)
4,940–4,990 ГГц
5,15–5,25 ГГц
5,25–5,35 ГГц
5,470–5,725 ГГц
5,725–5,850 ГГц
5,825–6,050 ГГц
Размеры каналов 5, 10, 15, 20, 30, 40 и 45 МГц
Спектральная эффективность максимум 10 бит/с/Гц
Выбор каналов С помощью динамической оптимизации спектра или вручную; автоматический выбор при пуске и постоянная самооптимизация с целью
избежания помех
Максимальная мощность
передачи
До 27 дБм при ФМн-2; до 23 дБм при 256 КАМ
КУ системы

При встроенной антенне:
до 164 дБ при канале 20 МГц и КУ встроенной антенны 23 дБ; зависит от режима модуляции, размера канала и спектра
В случае подключаемой антенны:
Зависит от режима модуляции и типа антенны

Чувствительность
приемника
-98 дБм при канале 5 МГц
Модуляция / коррекция
ошибок
Быстрая упреждающая адаптивная модуляция с 13 уровнями модуляции / кодирования FEC (упреждающей коррекции ошибок) в диапазоне режимов модуляции от ФМн-2 до 256 КАМ при передаче данных по технологии MIMO с двойной полезной нагрузкой
Дуплексная схема Синхронизированная дуплексная передача с временным разделением (TDD) и полудуплексная передача с частотным разделением (HD-FDD) каналов;
динамическое или фиксированное отношение «передача / прием»;
каждый TDD-синхронизированный канал связи требует блока синхронизации Cambium TDD-SYNC 5, чтобы обеспечить точный эталонный сигнал синхронизации
Антенна
  1. Интегрированная: Плоская панель – 23 дБ
  2. Внешняя: Система может работать с рядом отдельно приобретаемых однополяризационных и двухполяризационных антенн, которые
    подключаются с помощью 2 гнездовых разъемов типа N
Максимальная дальность до 200 км
Защита
  • Кодирование с использованием 128/256-битовых ключей AES, совместимое со стандартом FIPS-197 (доп. возможность)
  • Поддержка протоколов HTTPS и SNMPv3
  • Учетные записи пользователей на основе идентификационных данных
  • Конфигурируемые правила применения паролей
  • Поддержка идентификации пользователей и протокола RADIUS
  • Регистрация событий и управление журналами регистрации; возможность регистрации с помощью системного журнала (syslog)Ликвидация последствий чрезвычайных ситуаций и управление уязвимостью
Ethernet-мосты
Протокол IEEE 802.3
Пропускная
способность передачи
пользовательских данных

Динамически изменяемая до 450 Мбит/с
Максимальные условия – 2x2, канал 45 МГц, 256 КАМ
Гибкая модель лицензирования пропускной способности:

  • Малая пропускная способность: до 125 Мбит/с
  • Средняя пропускная способность: до 250 Мбит/с
  • Полная пропускная способность: до 450 Мбит/с
Задержка Задержка в одном направлении 1–3 мс
QoS 8 очередей
Приоритизация «строгая» и «взвешенная»
Классификация пакетов Уровень 2 и Уровень 3 IEEE 802.1p, MPLS, приоритет Ethernet
Производительность
обработки пакетов
Пропускная способность линии >900K пакетов в секунду
Передача сигналов
синхронизации
Synchronous Ethernet; IEEE 1588v2
Поддержка передачи
кадров
Сверхдлинные (Jumbo) кадры до 9600 байт
Гибкий ввод / вывод

2 порта Gigabit Ethernet для каналов на основе медных проводов:

  • Гигабитный порт 1: вход данных + питание по Ethernet (PoE)
  • Гигабитный порт 2: порт выхода питания по Ethernet 802.3at

Порт SFP (возможны варианты одномодового волоконного канала, многомодового волоконного канала и Gigabit Ethernet на основе медных проводов

Поддержка
мультиплексирования с
временным разделением
(TDM) T1/E1
8 модулей T1/E1 TDM (дополнительный блок, устанавливаемый в помещении)
Синхронизация, совместимая с G.823
Вход питания постоянного тока (совместимый с выходом инжектора питания переменного тока + постоянного тока)
Задержка T1/E1
(в одном направлении)
Стандартное значение 1–3 мс, в зависимости от дальности связи, ширины полосы пропускания, режима модуляции и количества портов T1/E1;
точные значения задержки T1/E1 можно определить для каждой конкретной конфигурации с помощью программы Cambium PTP LINKPlanner
Управление и установка
LED -индикация Состояние питания, состояние канала Ethernet и активность в линии подачи питания PoE увеличенной дальности
Управление сетью Внутреннее управление сетью и управление по дополнительному каналу (OOBM)
Управление системой Поддержка двух стеков протоколов IPv6/IPv4
Web-доступ через браузер с помощью HTTP или HTTPS/TLS6
Протокол сетевого управления SNMP v1, v2c и v3, MIB-II и фирменный PTP MIB
Программа управления беспроводной связью Cambium Wireless Manager, WM 4.0/SP4 или выше
Анализатор спектра в реальном времени (не оказывает влияния на трафик полезной нагрузки или работу сети)
Управление системой Встроенные средства звуковой и графической поддержки для оптимизации канала связи
Подключение Расстояние между наружным блоком, находящимся вне помещения, и точкой подключения к первичной сети до 100 метров при использовании
стандарта Power-over-Gigabit Ethernet
Использование волоконно-оптического интерфейса позволяет увеличивать расстояния до 300 метров
Физические параметры
Размеры и масса Наружный блок с интегрированной антенной (ODU):
(ШхВхГ) 371 мм х 371 мм х 81 мм;
4,1 кг (включая кронштейн)

Блок ODU с подключаемой антенной:
(ШхВхГ) 204 мм х 318 мм х 90 мм;
3,1 кг (включая кронштейн)
Диапазон рабочих температур от -40° до +60°C, включая попадание прямых солнечных лучей
Пыле- и влагозащита IP66 и IP67
Допустимая скорость ветра 322 км/ч
Питание

Два варианта:

  • Инжектор питания переменного тока: от 0°C до +40°C; 35 Вт; 90–240 В перем. тока, 50/60 Гц
    Размеры: (ШхВхГ) 132 мм х 36 мм х 51 мм
  • Инжектор питания переменного тока + постоянного тока: от -40°С до +60°C; 70 Вт; 90–240 В перем. тока, 50/60 Гц
    Размеры: (ШхВхГ) 250 мм х 40 мм х 80 мм
Потребляемая мощность 30 Вт, максимум (до 70 Вт при наличии устройства 802.3at на вспомогательном порту)
