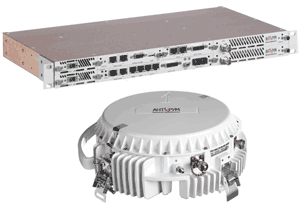

IMAQLIQ АНТЕРУМ 630 — система радиорелейной связи с практически неограниченными возможностями, предназначенная для построения систем связи любого масштаба. Она состоит из внутреннего и наружного блока. Радиорелейные системы АНТЕРУМ 630 включают в свой состав новейшую однокристальную специализированную микросхему модема, являющуюся основой внутреннего блока с высокой степенью интеграции и гибкой системой модуляции, позволяющей повысить спектральную эффективность и реализовать мощные методы коррекции ошибок. Система АНТЕРУМ 630 разработана с учетом возможности поддержки незащищенных конфигураций 1+0 и защищенных структур типа 1+1 в вариантах с горячим резервированием, частотным или пространственным разнесением.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основные возможности| 6ГГц | 7ГГц | 8ГГц | 11ГГц | 13ГГц | 15ГГц | 18ГГц | 23ГГц | 26ГГц | 32ГГц | 38ГГц | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Диапазон частот, МГц | 5925- 7120 | 7114- 7897 | 7905- 8496 | 10675- 11745 | 12750- 13250 | 14400- 15350 | 17685– 19700 | 21200– 23600 | 24200– 26500 | 31800– 33400 | 37000– 40100 | |||
| Дуплексный разнос T/R, МГц | 240/ 252,04/ 340 |
154/160/ 161/168/ 196/245 |
119/126/ 151.614/ 208/266/ 311.32 |
490/500/ 530 |
266 | 315/322/ 420/490/ 475/640/ 644/728 |
1010/ 1008/ 1560 |
1008/ 1200/ 1232 |
800/ 1008 |
812 | 700/ 1260 |
|||
| Тип модуляции | QPSK, 16 QAM, 32 QAM, 128 QAM, 256 QAM | |||||||||||||
| Полоса передачи, МГц | 3,5/7/14/28/ 30/40/50/ 56 | |||||||||||||
| Количество поддиапазонов/ ширина МГц |
Частотный диапазон, количество и ширина поддиапазонов отличаются для выбранного дуплексного разноса | |||||||||||||
| Шаг перестройки частоты, МГц | 0.25 | |||||||||||||
| Стабильность частоты | +/- 5 PPM | |||||||||||||
| Мощность передатчика, дБм | ||||||||||||||
| QPSK | 30 | 30 | 30 | 28 | 26 | 26 | 25,5 | 25 | 25 | 23 | 23 | |||
| 16 - 32 QAM | 28 | 28 | 28 | 26 | 23,5 | 23,5 | 22 | 22 | 22 | 21 | 20 | |||
| 64 - 128 QAM | 25 | 25 | 25 | 22 | 19 | 19 | 18 | 18 | 18 | 17 | 17 | |||
| 256 QAM | 23 | 23 | 23 | 21 | 18 | 18 | 17 | 17 | 17 | 16 | 16 | |||
| Интерфейс радиоблока | WR137 | WR112 | WR112 | WR75 | WR75 | WR62 | WR51 | WR42 | WR42 | WR28 | WR28 | |||
| Максимальный уровень сигнала на входе, дБм |
-20 | |||||||||||||
| Чувствительность приемника BER 10-6 | ||||||||||||||
| 2E1 QPSK 3,5МГц | -95 | -95 | -95 | - 93 | - 93 | - 93 | - 91 | - 91 | - 91 | -89 | -89 | |||
| 4Е1 QPSK 7МГц | - 93 | - 93 | - 93 | - 91 | - 91 | - 91 | - 89 | - 89 | - 89 | - 87 | - 87 | |||
| 8E1 QPSK 14 МГц | - 91 | - 91 | - 91 | - 89 | - 89 | - 89 | - 87 | - 87 | - 87 | - 85 | - 85 | |||
| 8Е1 16QAM 7МГц | - 87 | - 87 | - 87 | - 85 | - 85 | - 85 | - 83 | - 83 | - 83 | - 80 | - 80 | |||
| 16Е1 QPSK 28МГц | - 87 | - 87 | - 87 | - 85 | - 85 | - 85 | - 83 | - 83 | - 83 | - 80 | - 80 | |||
| 16Е1 16QAM 14МГц | - 85 | - 85 | - 85 | - 83 | - 83 | - 83 | - 81 | - 81 | - 81 | - 78 | - 78 | |||
| 32Е1 16QAM 28МГц | - 81 | - 81 | - 81 | - 79 | - 79 | - 79 | - 77 | - 77 | - 77 | - 74 | - 74 | |||
| 47Е1 32QAM 28МГц | -78 | -78 | -78 | -76 | -76 | -76 | -74 | -74 | -74 | -71 | -71 | |||
| 58Е1 64QAM 28МГц | -74 | -74 | -74 | -72 | -72 | -72 | -70 | -70 | -70 | -67 | -67 | |||
| 64Е1/STM-1 128QAM 28МГц | - 68 | - 68 | - 68 | - 66 | - 66 | - 66 | - 64 | - 64 | - 64 | -62 | -62 | |||
| 64Е1 256QAM 28МГц | -64 | -64 | -64 | -62 | -62 | -62 | -60 | -60 | -60 | -58 | -58 | |||
| 37Е1 QPSK 56МГц | -83 | -83 | -83 | -82 | -82 | -82 | -80 | -80 | -80 | -77 | -77 | |||
| 64Е1/151Mbps 16QAM 56МГц | -77 | -77 | -77 | -75 | -75 | -75 | -73 | -73 | -73 | -70 | -70 | |||
| 32QAM 56МГц | -74 | -74 | -74 | -72 | -72 | -72 | -70 | -70 | -70 | -67 | -67 | |||
| 64QAM 56МГц | -70 | -70 | -70 | -68 | -68 | -68 | -66 | -66 | -66 | -63 | -63 | |||
| 128QAM 56МГц | -64 | -64 | -64 | -62 | -62 | -62 | -60 | -60 | -60 | -57 | -57 | |||
| 256QAM 56МГц | -60 | -60 | -60 | -58 | -58 | -58 | -54 | -54 | -54 | -51 | -51 | |||
| Диапазон регулировки мощности передатчика, дБм |
от +9 до +30 | от +6 до +28 | от +3 до +26 | от +2 до +25.5 | от +2 до +25 | от +1 до +23 | ||||||||
| шаг 0.5 дБм | ||||||||||||||
| Максимальная групповая пропускная способность в полосе 56МГц в зависимости от индекса модуляции для каждого вида трафика в отдельности | ||||||||||||||
| QPSK PDH/SDH/Ethernet | 37Е1/-/70 Мбит в сек | |||||||||||||
| 16QAM PDH/SDH/Ethernet | 64E1/1STM-1/151 Мбит в сек | |||||||||||||
| 32QAM PDH/SDH/Ethernet | 64Е1/1STM-1/184 Мбит в сек | |||||||||||||
| 64QAM PDH/SDH/Ethernet | 64Е1/1STM-1/232 Мбит в сек | |||||||||||||
| 128QAM PDH/SDH/Ethernet | 64Е1/2STM-1/300 Мбит в сек | |||||||||||||
| 256QAM PDH/SDH/Ethernet | 64Е1/2STM-1/340 Мбит в сек | |||||||||||||
| Остаточный коэффициент ошибок | <10-13 | |||||||||||||
| Кабель снижения | до 300м Belden9913 | |||||||||||||
| Рабочий диапазон температур | -50° - +55° С наружный блок -5° - +55° С внутренний блок |
|||||||||||||
| Масса наружного блока | 4,6 кг | |||||||||||||
| Напряжение элетропитания, В | 36..-72В постоянного тока | |||||||||||||
| Потребляемая мощность, не более, Вт | 80 для терминала 1+0, 130 для терминала 1+1 | |||||||||||||
| Контактная информация: Группа разработки технических решений Телефон: +7 (495) 784-63-77 E-mail: wireless@g-tl.ru |
