Оборудование RadioWide (PmP)

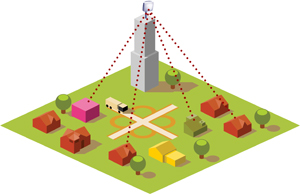

RadioWide_pmp_ODURadioWide (PmP) – беспроводная высокоскоростная система «точка-многоточка» производства ООО «Гейзер-Телеком» для технологических сетей связи и сетей видеонаблюдения. В состав системы входят базовые станции и абонентские станции, обеспечивающие высокую производительность каналов связи (до 240 Мб/с), надежную работу в условиях прямой видимости (LOS) и в отсутствии прямой видимости (NLOS).

RadioWide (PmP) – оптимальное решение для промышленных предприятий. Обеспечивает высокую безопасность и возможность управления качеством обслуживания (QoS). Система имеет широкий и универсальный частотный диапазон (4850 – 6425 МГц), расширенный температурный диапазон (-55°…+60°С), повышенную прочность корпуса и интерфейсов, надёжность работы в суровых условиях окружающей среды.

Основные характеристики

  • Покрытие сектора базовой станции: до 20 км
  • Пропускная способность сектора: до 240 Мбит/с
  • Пропускная способность абонентского терминала: свыше 100 Мбит/с
  • TDD синхронизация
  • Поддержка QoS
  • Продвинутые сетевые функции L2/L3/L4
  • Инструментарий для подавления помех

Области применения

  • Фиксированные беспроводные сети связи на промышленных объектах и предприятиях
  • Сети для систем безопасности и видеонаблюдения
  • Технологические сети связи с мобильными объектами
  • Распределённые сети на больших территориях

Преимущества

  • Стоимость монтажа и эксплуатации намного ниже, чем затраты на оптоволоконные решения
  • Максимальная производительность сети при использования более широкой полосы пропускания
  • Интеграция в существующую инфраструктуру связи
  • Встроенные сетевые функции. Нет необходимости в дополнительном сетевом оборудовании.
  • Гибкое частотное планирование и высокая спектральная эффективность

Технология MIMO 2х2

Максимальная производительность благодаря использованию технологии MIMO – Multiple Input / Multiple Output

Технические особенности

Радиоинтерфейс

  • «Склейка» Voice/RTP пакетов – для минимизации джиттера и времени задержки для мультимедиа приложений
  • Регулировка времени занятия радиоканала – для улучшения производительности на сильно загруженных соединениях
  • Автоматическая подстройка канала к любым расстояниям, отсутствие логического ограничения на расстояния
  • Автоматический контроль скорости передачи данных, гарантия устойчивости связи независимо от изменения внешних условий
  • Автоматическое определение расстояния - для оптимизации задержек и производительности

Средства мониторинга и управления

  • специализированная система управления сетью RadioWide
  • поддержка SNMP
  • Telnet
  • Web-интерфейс
  • автоматическое обновление программного обеспечения устройств во всей сети

Сетевая подсистема

  • Маршрутизация: RIPv2 / OSPFv2 / статическая маршрутизация
  • Туннелирование (Ethernet-over-IP, IP-over-IP)
  • IP-брандмауэр
  • NAT (множественные группы, поддержка H.323)
  • DHCP клиент/сервер/ретранслятор

MAC-уровень

  • динамический адаптивный поллинг - решает проблему «скрытых узлов» и оптимизирует производительность в сетях «точка-многоточка»:
    • режим централизованной раздачи маркера
    • динамическое отслеживание и исключение из опроса малоактивных абонентов
    • постоянное тестирование канала
  • поддержка протокола ARP
  • фильтрация MAC/IP
  • полнофункциональный коммутатор 2-го уровня:
    • множественные группы коммутации
    • поддержка VLAN (IEEE 802.1p)
    • поддержка QinQ
    • поддержка протоколов STP/rSTP
    • поддержка транковых групп
  • псевдорадио интерфейсы – функция для объединения сетей, построенных на устройствах RadioWide, через оборудование сторонних производителей (проводной Ethernet, внешние IP сети)
  • тунелирование Ethernet -over-IP

Параметры качества обслуживания (QoS)

  • 16 приоритетных очередей
  • поддержка меток IEEE 802.1p
  • поддержка IP ToS/DiffServ (c возможностью «перекраски»)
  • автоматическая приоритезация голосового трафика
  • ограничение трафика (абсолютное, относительное, иерархическое)
  • перенаправление трафика

Средства защиты данных

  • Защита доступа к устройству по паролю
  • Защита от сетевых штормов

Спецификация

Тип RadioWide -300
Модель БС-5-300-500/16 БС-6-300-200/16 АС-5-300-63/21 АС-6-300-200/19
Модель
Описание Высокопроизводительные базовые станции с встроенной двухполяризационной секторной антенной с усилением 16 дБ, и диаграммой направленности 90°. Высокопроизводительные абонентские станции с встроенной двухполяризационной направленной антенной с усилением 19 и 21 дБ.
Производительность до 240 Мбит/с на сектор до 100 Мбит/с
Дальность до 20 км до 20 км
Частотные диапазоны / Антенны 4.9 – 6.0 ГГц / двухполяризационная
интегрированная антенна 16 дБ

6.0 – 6.4 ГГц / двухполяризационная
интегрированная антенна 16 дБ
4.9 – 6.0 ГГц / двухполяризационная
интегрированная антенна 21 дБ

6.0 – 6.4 ГГц / двухполяризационная
интегрированная антенна 19 дБ
Радио

• Технология передачи MIMO 2x2 (OFDM 64/128)
• Типы модуляции: от BPSK
1/2 до QAM64 5/6
• Мощность передатчика до 27 дБм (4.9-6.0 ГГц) и до 23 дБм (6.0-6.4 ГГц)
• Чувствительность приемника -67…-97 дБм
• Полосы: 5/10/20/40 МГц

• Технология передачи MIMO 2x2 (OFDM 64/128)
• Типы модуляции: от BPSK1/2 до
QAM64 5/6
• Мощность передатчика до 18 дБм (4.9-6.0 ГГц) и до 23 дБм (6.0-6.4 ГГц)
• Чувствительность приемника
-67…-94 дБм
• Полосы: 10/20/40 МГц

Проводные интерфейсы

• Gigabit Ethernet port (10/100/1000 Base-T) разъем RJ-45
• Serial port (RS-232)

• 2xFast Ethernet port (10/100/1000 Base-T), питание PoE на 2-ом порту, разъем RJ-45
•Serial port (RS-232)

• 1xFast Ethernet port (10/100/1000 Base-T) разъем
RJ-45
•Serial port (RS-232)

Электропитание Потребляемая мощность до 12 Вт
Электропитание 110-240В ~50/60Гц, ±43…56В
Потребляемая мощность до 7 Вт
Электропитание 90-240В ~50/60Гц, +9…56В
Габариты и вес Внешний блок (ODU )

Внешний блок (ODU )
370х370х90 мм, 3.5 кг 305х305х73 мм,
2.0 кг
207х207х67 мм,
1.0 кг
Внутренний блок (IDU) Внутренний блок (IDU)
124x72x38 мм, 0.3 кг 85x76x36 мм,
0.3 кг
85x76x36 мм,
0.3 кг
Лицензии и сертификаты
