Аппаратура избирательного доступа для диспетчерских систем

Защита данных о координатах ПО обеспечивается путем их кодирования перед передачей на выход контроллера абонентского комплекта (АК) и последующего декодирования данных после их получения на коммуникационном сервере диспетчерского центра (ДЦ).

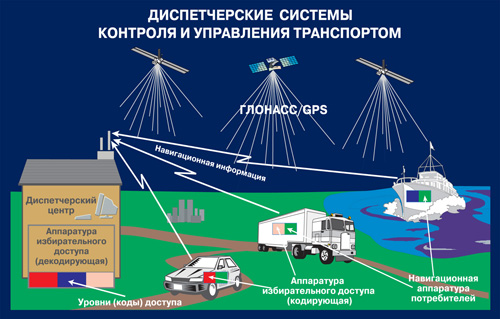

Диспетчерские системы контроля управления транспортом

Структурная схема подключения АИД в диспетчерской системе приведена на рисунке.

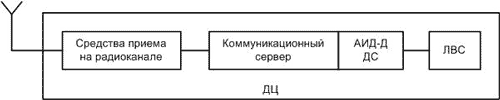

Подключение АИД к диспетчерскому центру

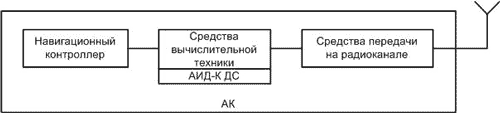

АИД-К ДС, встроенная в оборудование АК ПО принимает цифровые сообщения, генерируемые внутри абонентского комплекта и содержащие координатные данные и другую служебную информацию.

На выходе АИД-К ДС передается сообщение, отличающееся от входного лишь закодированными значениями защищаемых данных (координат ПО).

АИД-Д ДС функционирует аналогично АИД-К ДС и выполняет обратную функцию - декодирование координатной информации.

Номер кода доступа и версии периодически изменяемого параметра кодирования используются для разграничения доступа между ДП к защищаемым данным ПО. Разграничение доступа к защищаемым данным ПО реализуется для различных рабочих мест диспетчерского центра. На каждом конкретном рабочем месте диспетчер может принимать информацию от одних комплектов АК, для которых он имеет код доступа и не принимать от других, код доступа которых для него не известен.

Техничесике характеристики

Используемый микроконтроллер	MSP-430
Алгоритм кодирования информации	ГОСТ 28147-89
Число кодов доступа	до 100
Ток потребления: в режиме обработки в режиме длительной паузы («Sleep»)	до 10 мА до 200 мкА
Напряжение питания	от 3 В до 30 В
Интерфейс	RS-232
Максимальная скорость ввода-вывода данных	115000 бит/с
Исполнение: а) встраиваемая плата б) автономное устройство	3525 мм, 35 г 3520*65 мм, 60г

Внешний вид АИД

Аппаратура избирательного доступа (АИД)
